OSP大型组合变频型
150kW组合变频型
将2台75KW压缩机主机与电机组合在一起,作为1台压缩机进行综合控制
内置2台V-M组合控制系统,发挥优异的节能效果
# 一台75千瓦变频机和一台75千瓦M型机组合
# 以变频变速机为主机,优先运转。
# 空气量增加时起动定速机。
# 变频机通过转速控制来吸收负载的变动。

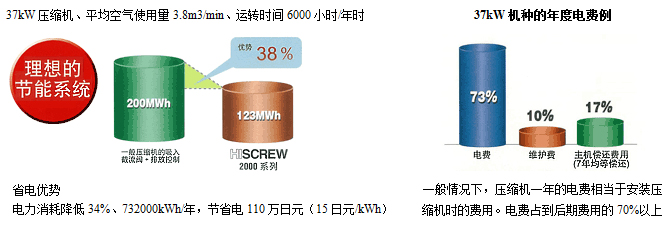

消费电费比较 (单位:MWh)

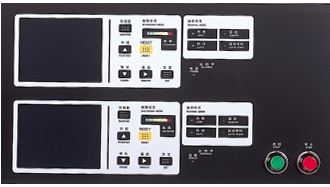

大型LCD监视器,集中显示压力、温度、电流、负载率、运转时间

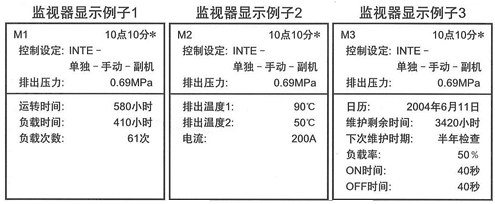

监视器显示例子

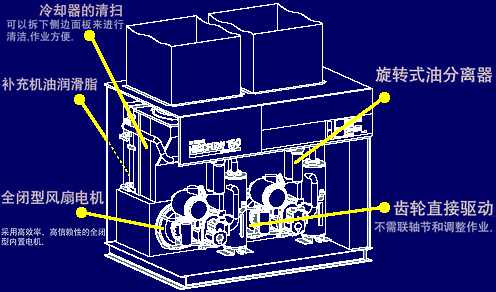

易于维护
拆下正面面板,即可进行进气滤清器的清扫•更换、润滑油的补充、油滤清器、油分离器的更换等所有的日常维护工作。
* 冷却器
通过设置在左右防音隔板内的清扫窗口,可以轻松地进行冷却器的清扫作业。
* 润滑脂的补充
可以从背面对电机轴承补充润滑脂。
* 全封闭外扇型电机
采用高可靠性、高效率的全封闭电机。
* 旋转式油分离器
采用易于维护的旋转式油分离器。
* 直接与法兰连接的电压缩机
主机与电机为法兰连接,无需繁琐的联轴节定心调整作业。
* 大修期限6年
减轻电源设备的负担
与1台大型电机的起动相比,内置的2台依次起动可以降低冲击电流。
故障时自动切换运转
万一1台压缩机因故障停止时,可以自动切换到另一台压缩机上,继续运转
实现理想的省电效果
电动机输出功率 |
使用空气量比(%) |
100 |
70 |
50 |
20 |
0 |
7.5kW |
U型 |
51 |
47 |
43 |
39 |
35 |
M型 |
51 |
41 |
33 |
21 |
0 |
|
Vplus |
47 |
35 |
26 |
13 |
0 |
|
11kW |
U型 |
73 |
67 |
62 |
55 |
51 |
M型 |
73 |
59 |
48 |
30 |
0 |
|
Vplus |
68 |
49 |
37 |
19 |
0 |
|
15kW |
U型 |
95 |
86 |
81 |
72 |
67 |
M型 |
95 |
76 |
61 |
35 |
0 |
|
Vplus |
89 |
63 |
48 |
25 |
0 |
|
22kW |
U型 |
143 |
130 |
122 |
109 |
100 |
M型 |
143 |
115 |
94 |
62 |
0 |
|
Vplus |
131 |
97 |
73 |
39 |
0 |
|
37kW |
U型 |
241 |
219 |
205 |
183 |
169 |
M型 |
241 |
195 |
158 |
104 |
0 |
|
Vplus |
221 |
162 |
123 |
65 |
0 |
|
55kW |
U型 |
366 |
333 |
311 |
278 |
256 |
M型 |
366 |
294 |
247 |
168 |
0 |
|
V型 |
335 |
245 |
185 |
94 |
0 |
|
75kW |
U型 |
476 |
433 |
405 |
362 |
333 |
M型 |
476 |
380 |
310 |
193 |
0 |
|
Vplus |
436 |
313 |
234 |
124 |
0 |
|
100kW |
U型 |
660 |
601 |
581 |
502 |
462 |
M型 |
660 |
534 |
443 |
295 |
0 |
|
Vplus |
615 |
472 |
353 |
182 |
0 |
*1 U型一般为吸入载流阀控制M型:日立马达自动停发型Vplus型:日立变频调速型计算条件:运转时间6000小时/年
*2 上表中的Vplus7.5~15kW机型时,设定压力为0.73MPa,22~100kW机型时,设定压力为0.6MPa。
较高的瞬间爆发力,使升压时间缩短
即使是一定压力控制的变频控制机种,在低负载情况下的空载运转或自动起动/停止时,压力也会发生变化。HISCREWVplus以独特的控制方式保证在上述情况时也能随时维持高于设定压力的运转,是通过降低运转压力来节省能源的******方案。
在仪表面板上轻松改变控制压力的设定一般的变频机种需要打开柜门,对压力调整阀或压力开关进行复杂的微调整。HISCREWVplus可以在仪表面板上轻松地变更控制压力,以节省电力。即使在压缩机运转状态下也可以变更压力。
通过日立独创的sensorlessvector控制与PID控制,实现高灵敏度和高稳定性的运转
变频控制和压缩机系统控制均采用日立公司自主开发的技术,该系统可以将排出压力控制在±0.01MPa,在实现较高灵敏度的同时,亦获得了超群的负载跟随性和稳定性。
标准配备瞬停再起动回路
停电时间在5秒内时,可自动重新起动(S型除外)
配备变频器发生轻微故障时的再试功能
变频器跳闸时可以使用自我判断功能,自动执行再试动作,最多3次。
抑制高次谐波的内置式电抗器
内置DC电抗器,抑制来自变频器的高次谐波。符合(社)日本电机工业会(JEMA)的高次谐波抑制指导方针
